Aluminum Raised Floor

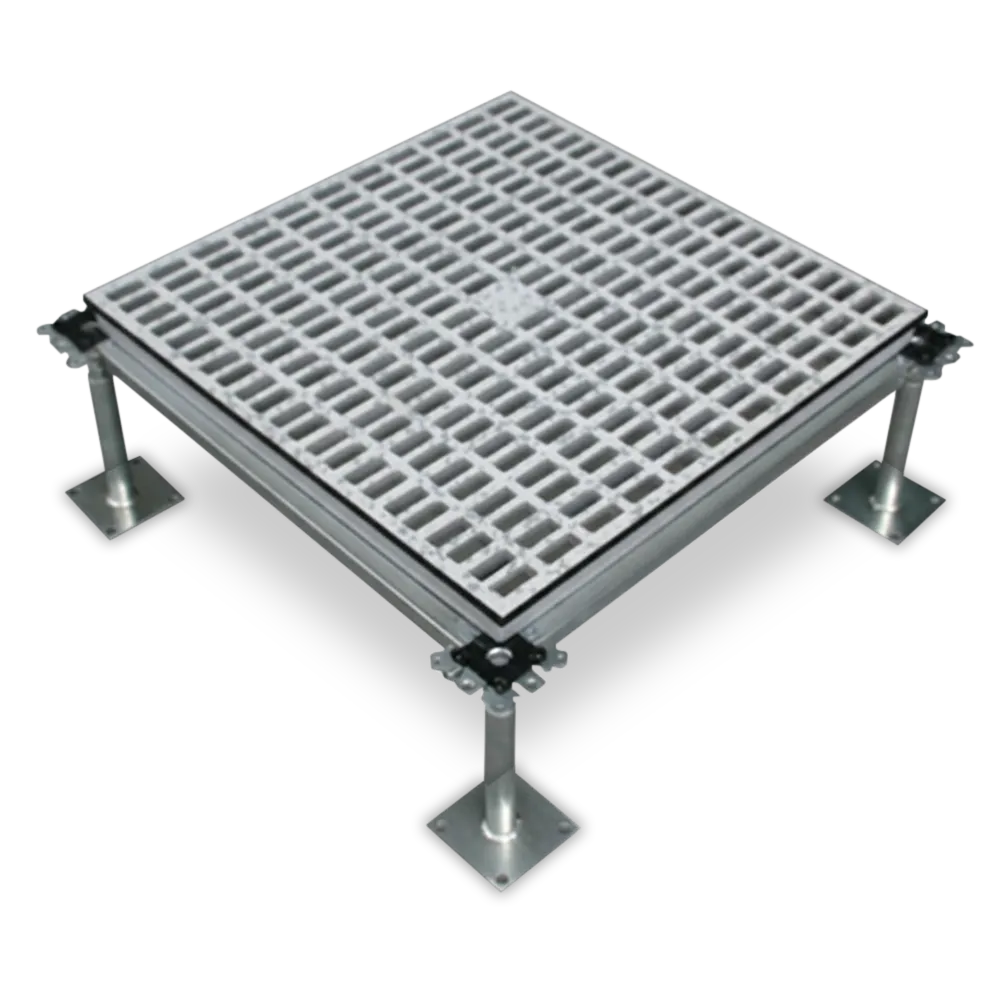

Aluminum Raised Floor (พื้นยกระดับอลูมิเนียม) คือ ระบบพื้นยกที่ผลิตด้วยกระบวนการ Die-Casting น้ำหนักเบาแต่รับน้ำหนักได้สูงเป็นพิเศษ ไม่ก่อให้เกิดฝุ่น และป้องกันไฟฟ้าสถิต (Anti-Static) เหมาะสำหรับใช้งานในห้องคลีนรูม (ISO Class 1-6), อุตสาหกรรมเซมิคอนดักเตอร์ และห้อง Data Center มีให้เลือกทั้งแบบแผ่นทึบ (Solid), แผ่นเจาะรู (Perforated) และตะแกรง (Grating) ที่ช่วยระบายอากาศได้ดีเยี่ยม
Aluminum Raised Floor
Aluminum

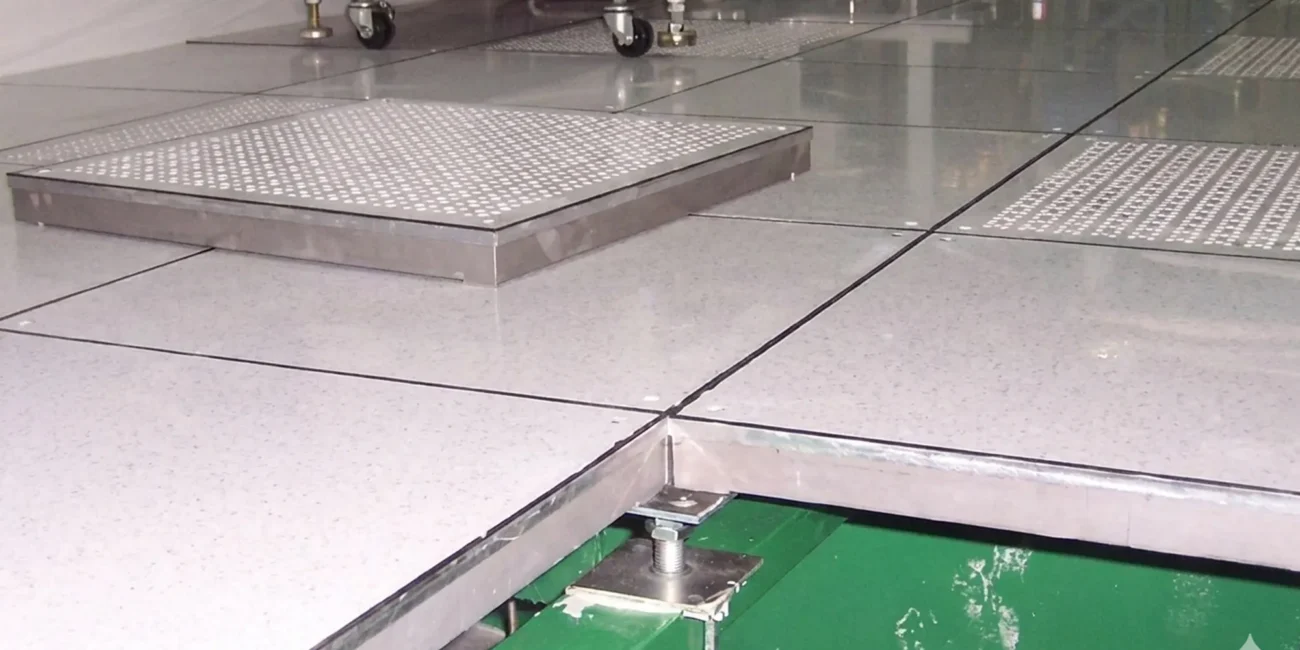

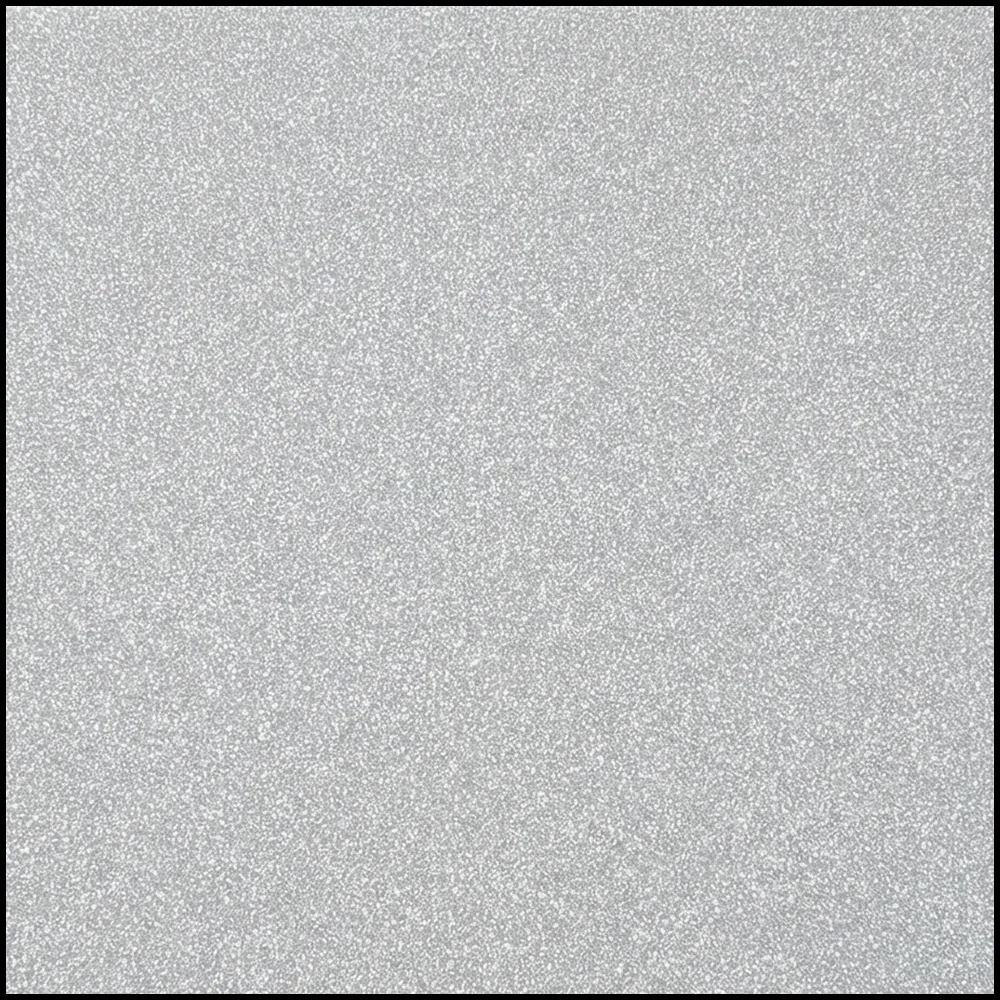

Solid Anti-Static Raised Floor
พื้นยกสำเร็จรูปอลูมิเนียมชนิดทึบ แบบป้องกันไฟฟ้าสถิต
พื้นยกสำเร็จรูปอลูมิเนียมชนิดทึบแบบป้องกันไฟฟ้าสถิต
แผ่นพื้นยกสำเร็จรูปอลูมิเนียม (AL) ผลิตขึ้นด้วยกระบวนการฉีดหล่อขึ้นรูป (Die Casting) จากอลูมิเนียมแท่ง (Ingot) ภายใต้สภาวะแรงดันสูงและระบบสูญญากาศ ในส่วนของการปรับแต่งผิวหน้า (Surface Treatment) มีตัวเลือกตั้งแต่การเคลือบด้วยสีฝุ่นอีพ็อกซี่ (Epoxy Powder), การเคลือบผิวลายค้อน (Hammertone Coating) ไปจนถึงการชุบเคลือบผิวด้วยนิกเกิลและโครเมียม (Nickel and Chrome Electroplating) เพื่อประสิทธิภาพในการป้องกันการกัดกร่อนและความทนทานต่อการสึกหรอ
แผ่นพื้นอลูมิเนียมนี้ปิดทับด้วยกระเบื้องพีวีซีชนิดป้องกันไฟฟ้าสถิต (ESD PVC Tile) โดยพื้นยกประเภทนี้มีความเหมาะสมอย่างยิ่งสำหรับใช้งานในห้องสะอาด (Cleanroom) ที่มีการควบคุมสภาวะแวดล้อมอย่างเข้มงวด ตั้งแต่ระดับมาตรฐาน ISO Class 1 จนถึง Class 6
ข้อมูลทางเทคนิค
| NO. | Size | Thickness | Concentrated load (deflection ≤ 2 mm) |
Ultimate load |
Uniform load |
Rolling load | Electrical resistance |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | lb | N | kg | N | N/m² | N | deflection | Permanent deformation |
(Ω) | |
| FS-AL800 | 600 x 600 | 50 | 800 | 3550 | 363 | 10650 | 16500 | 2950 | ≤ 2mm | ≤ 0.5mm | 106 - 1010 |
| FS-AL1000 | 600 x 600 | 50 | 1000 | 4450 | 454 | 13350 | 23000 | 3560 | 106 - 1010 | ||
| FS-AL1250 | 600 x 600 | 55 | 1250 | 5560 | 567 | 16680 | 33000 | 4450 | 106 - 1010 | ||
| FS-AL1500 | 600 x 600 | 55 | 1500 | 6665 | 680 | 26690 | 43000 | 5560 | 106 - 1010 | ||
| CICAS or BS standard size panel | VOV can provide the size 24" × 24" (610mm×610mm) access floor panel. | ||||||||||
| Floor covering | HPL, PVC or Ceramic tile (Page 18-21) | ||||||||||
| Raised height | Normally from 100mm to 1000mm, above 1000mm, it should be in special solution. | ||||||||||
| Electrical resistance | It will be 104-106 When use the PVC coverings. | ||||||||||

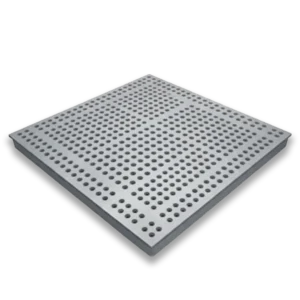

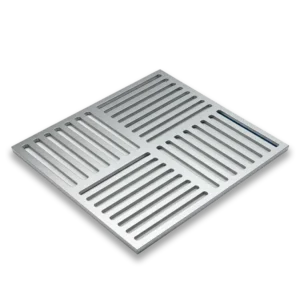

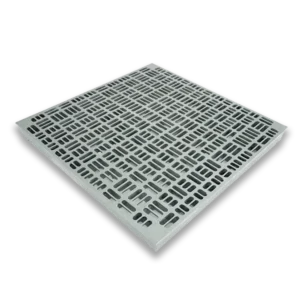

Aluminum Perforated
Anti-Static Raised Floor
จุดเด่นของแผ่นพื้นยกอลูมิเนียมแบบเจาะรู (Aluminum Perforated Panel)
ข้อมูลทางเทคนิค
| NO. | Size | Thickness | Concentrated load (deflection=2mm) |
Ultimate load |
Uniform load |
Rolling load | Electrical resistance |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | lb | N | kg | N | N/m² | N | deflection | Permanent deformation |
(Ω) | |
| FS-AL800P | 600 x 600 | 50 | 800 | 3550 | 363 | 11250 | 16100 | 2950 | ≤2mm | ≤0.5mm | 106 - 1010 |
| FS-AL1000P | 600 x 600 | 50 | 1000 | 4450 | 454 | 13350 | 23000 | 3560 | 106 - 1010 | ||
| FS-AL1250P | 600 x 600 | 55 | 1250 | 5560 | 567 | 16680 | 33000 | 4450 | 106 - 1010 | ||
| FS-AL1500P | 600 x 600 | 55 | 1500 | 6665 | 680 | 26690 | 43000 | 5560 | 106 - 1010 | ||
| CICAS or BS standard size panel | VOV can provide the size 24" × 24" (610mm×610mm) access floor panel. | ||||||||||
| Floor covering | HPL, PVC or Ceramic tile (Page 18-21) or just epoxy powder coating painting or Nickel and Chrome electroplating | ||||||||||
| Raised height | Normally from 100mm to 1000mm, above 1000mm, it should be in special solution. | ||||||||||
| Electrical resistance | It will be 104-106 When use the PVC coverings. | ||||||||||

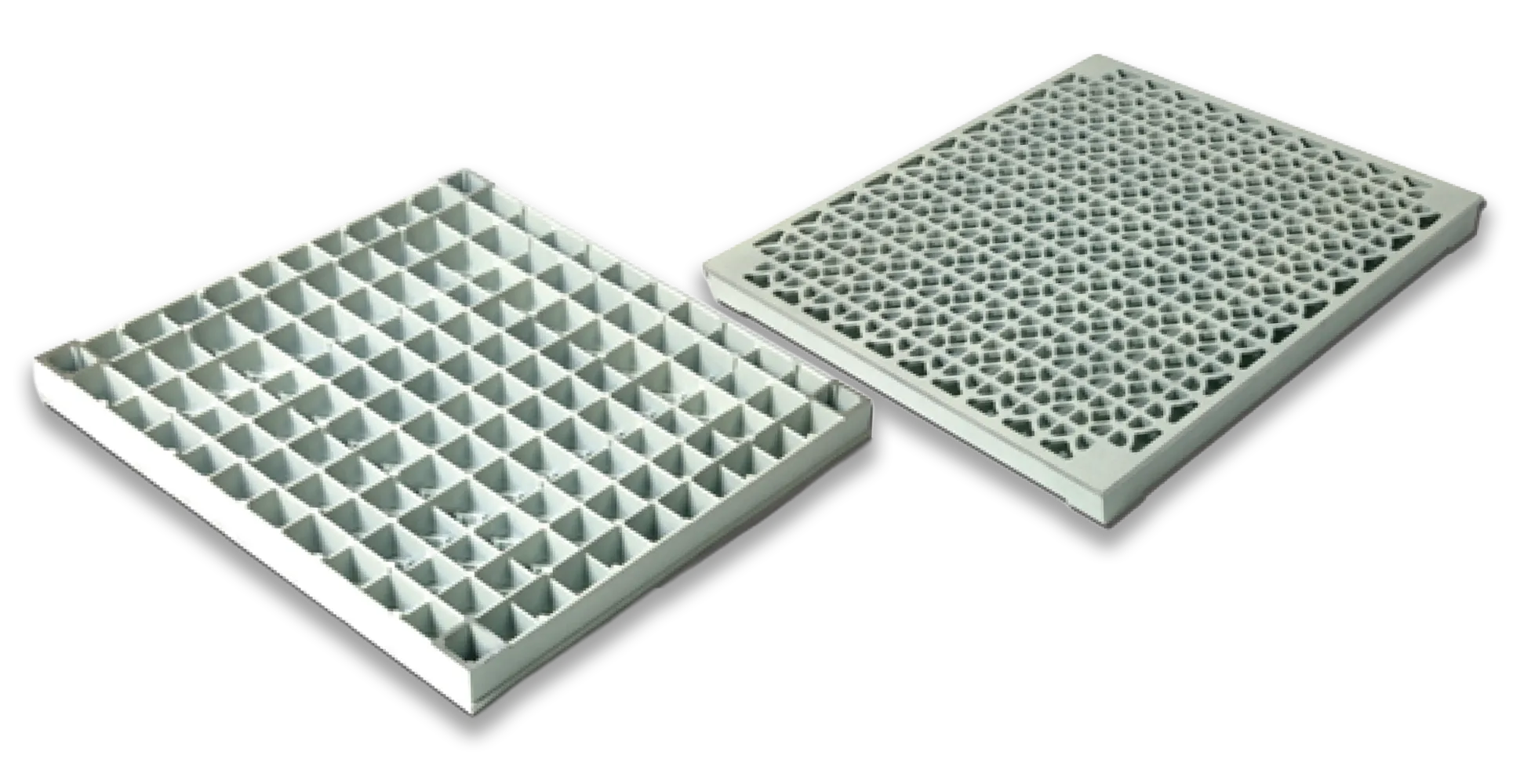

Aluminum
Grating Panel
แผงตะแกรงแบบไร้ทิศทาง ที่มีสัดส่วนพื้นที่เปิดอยู่ที่ 51~54% เพื่อช่วยให้การไหลเวียนของอากาศราบรื่นและเป็นอิสระ
ประสิทธิภาพการระบายอากาศและข้อดีของ Aluminum Grating Panel
ข้อมูลทางเทคนิค
| Model | Dimensions &Thickness |
Open Ratio |
Concentrated load@½ Edge |
Ultimate load@½ Edge |
Tolerance(mm) After Milling 20°C |
Finish Coating |
|---|---|---|---|---|---|---|
| AGS-609 | ☐ 600mm×46 ~ 50T | 25% | 700 kgf | 1400 kgf |
Size - Customer Spec ±0.15 Height - Customer Spec ±0.20 Flatness - Under 0±0.5 |
- Electrode (Black, Silver) - Epoxy Powder (Black, Silver, Dark Grey, Ivory) (1 x 103 ~ 109 Ohm) - Ni-Cr(Conductor) |
| AGS-609 | ☐ 600mm×46 ~ 50T | 45% | 900 kgf | 1800 kgf | ||
| AGH-607 | ☐ 600mm×46 ~ 50T | 54% | 1000 kgf | 2500 kgf | ||
| AGH-608 | ☐ 600mm×46 ~ 50T | 51% | 1000 kgf | 2000 kgf | ||
| AGS-240 | ☐ 24"×43 ~ 50T | 49% | 700 kgf | 1400 kgf | ||
| AGH-240EX | ☐ 24"×43 ~ 50T | 51.5% | 2200 lbs | 4400 lbs | ||
| AGH-240UEX | ☐ 24"×43 ~ 59T | 45% | 3300 lbs | 6600 lbs |
สรุปข้อดีของ ระบบพื้นยกอลูมิเนียม
Product Advantages
คำถามที่พบบ่อย
ทำไมห้องคลีนรูม (Cleanroom) ถึงควรใช้พื้นยกแบบอลูมิเนียม (Aluminum Raised Floor)?
เพราะพื้นอลูมิเนียม (Die-Cast Aluminum) ไม่ก่อให้เกิดฝุ่นละอองในตัวเอง (Non-dusting) ไม่เป็นสนิม น้ำหนักเบาแต่รับน้ำหนักเครื่องจักรได้สูงมาก และมีคุณสมบัติป้องกันไฟฟ้าสถิต (Anti-Static) ซึ่งตอบโจทย์มาตรฐานความสะอาดขั้นสูงสุดของคลีนรูมระดับ ISO Class 1-6
แผ่นพื้นยกแบบเจาะรู (Perforated) และแบบตะแกรง (Grating) ต่างกันอย่างไร?
แผ่นพื้นแบบเจาะรู (Perforated Panel) มีรูระบายอากาศขนาดเล็ก เหมาะสำหรับพื้นที่ที่ต้องการควบคุมทิศทางลมในระดับปานกลาง ส่วนแบบตะแกรง (Grating Panel) จะมีพื้นที่เปิดโล่ง (Air Open Ratio) สูงถึง 51-54% ทำให้อากาศไหลเวียนได้ในปริมาณมหาศาล เหมาะสำหรับบริเวณหน้าตู้ Server หรือจุดที่ต้องการระบายความร้อนสูงเป็นพิเศษ
