Steel Raised Floor
(พื้นยกเหล็กกล้าเคลือบซีเมนต์)

Steel Raised Floor (พื้นยกเหล็กกล้า) คือ ระบบพื้นยกที่ผลิตจากเหล็กกล้ารีดเย็น (Cold-Rolled Steel) ภายในบรรจุซีเมนต์ (Cementitious Fill) เพื่อเพิ่มความแข็งแรงทนทาน รองรับน้ำหนักได้สูงเป็นพิเศษ (High Loading Capacity) ช่วยดูดซับเสียงเวลาเดิน และมีคุณสมบัติกันไฟได้ดีเยี่ยม เหมาะสำหรับใช้งานในอาคารสำนักงาน (Office Building), ศูนย์ข้อมูล (Data Center) และห้องควบคุมต่างๆ

โครงสร้างระบบพื้นยกสำเร็จรูป ประกอบด้วย แผ่นพื้นยก ขาตั้งพื้นยก (Pedestal) และคานรองรับ (Stringer)

1. Steel Anti-Static Raised Floor
(รุ่นแผ่นทึบ เติมซีเมนต์)
พื้นยกเหล็กกล้าผสม เติมซีเมนต์ประสิทธิภาพสูง

ความแข็งแรงระดับอุตสาหกรรม พร้อมคุณสมบัติกันไฟและดูดซับเสียง ผลิตจากเหล็กกล้ารีดเย็นแกร่งพิเศษ เติมเต็มภายในด้วยซีเมนต์เพื่อความมั่นคงสูงสุดและเงียบสงบทุกการก้าวเดิน

ปรึกษาทีมงาน
โครงสร้างแผ่นพื้นยกเหล็ก (Steel Raised Floor) ภายในบรรจุซีเมนต์มวลเบา แข็งแรง ทนทาน รับน้ำหนักสูง

5 คุณสมบัติเด่นของ พื้นยกเหล็ก (Steel Raised Floor)

1

รับน้ำหนักได้ดีเยี่ยม (High Load Capacity)

โครงสร้างเหล็กปั๊มขึ้นรูป ภายในฉีดอัดด้วยซีเมนต์มวลเบา (Cementitious Core) แข็งแรงทนทาน รองรับน้ำหนักของตู้เซิร์ฟเวอร์หรือเครื่องจักรขนาดใหญ่ได้มั่นคง

2

ลดเสียงก้อง (Excellent Acoustics)

ไส้ซีเมนต์ช่วยดูดซับเสียงได้อย่างมีประสิทธิภาพ ให้ความรู้สึกหนักแน่น ไม่กลวง และลดเสียงรบกวนขณะเดินทับได้ดีกว่าแผ่นพื้นชนิดอื่น

3

ป้องกันไฟฟ้าสถิต (Anti-Static & ESD)

เมื่อผสานกับการปิดผิวด้วยแผ่น HPL หรือ PVC จะช่วยควบคุมและกระจายประจุไฟฟ้าสถิตได้อย่างสมบูรณ์แบบ ปกป้องอุปกรณ์อิเล็กทรอนิกส์ให้ปลอดภัย

4

ทนไฟและไม่เป็นฉนวน (Fire Resistant)

วัสดุหลักทำจากเหล็กกล้าและซีเมนต์ ซึ่งมีคุณสมบัติไม่ลามไฟ ทนทานต่อความร้อนสูง ช่วยเพิ่มระดับความปลอดภัยให้กับโครงสร้างอาคาร

5

คุ้มค่าและเป็นที่นิยมสูงสุด (Cost-Effective)

เป็นระบบพื้นยกที่ได้รับความนิยมสูงสุดในห้อง Data Center, Server Room และ Office ทั่วไป ด้วยราคาที่คุ้มค่าต่อการลงทุนและอายุการใช้งานที่ยาวนาน

ปรึกษาทีมงาน

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะทางวิศวกรรม: ตารางแสดงมาตรฐานการรับน้ำหนัก (Load Capacity) และคุณสมบัติป้องกันไฟฟ้าสถิต

ระบบพื้นยกสำเร็จรูป (Raised Floor System) แสดงการใช้ตัวดูดแผ่นพื้นยก (Panel Lifter) เพื่อเปิดดูโครงสร้างขาตั้งและพื้นที่เดินสายไฟด้านล่าง

กรณีขาตั้งเตี้ย (Low Pedestal)

ระบบพื้นยกสำเร็จรูปชนิดป้องกันไฟฟ้าสถิต พร้อมขาตั้งระดับต่ำ สำหรับงานจัดเก็บสายไฟ ที่ไม่ซับซ้อน

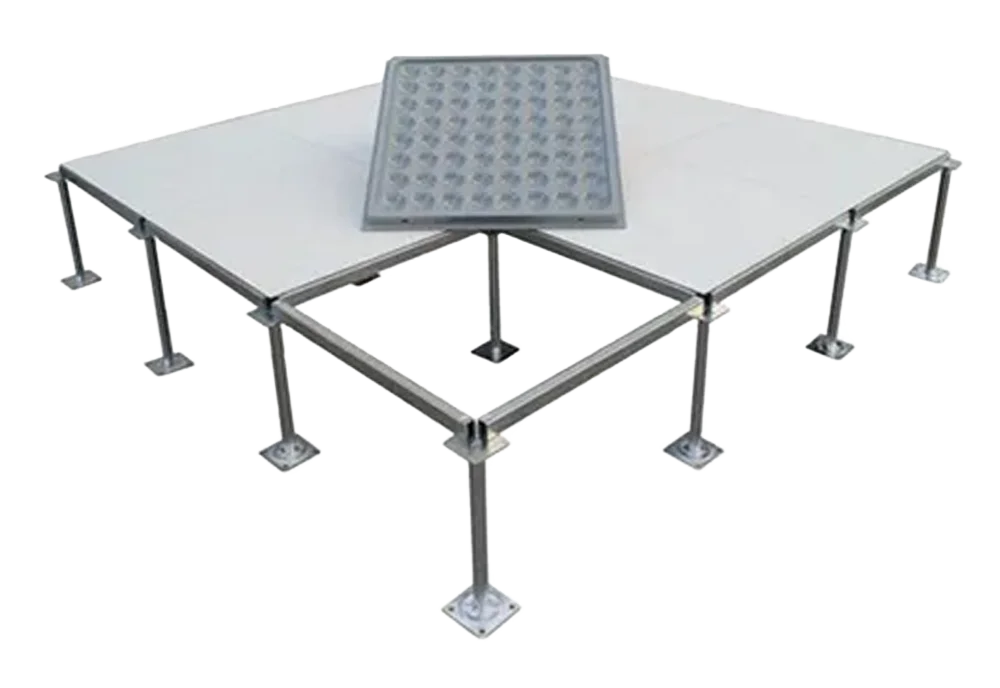

โครงสร้างระบบพื้นยกเหล็ก (Steel Raised Floor) แสดงลักษณะด้านล่างของแผ่นพื้นยกที่วางบนขาตั้ง (Pedestal) และคาน (Stringer) รับน้ำหนักได้สูง

กรณีขาตั้งสูง (High Pedestal)

ระบบพื้นยกสำเร็จรูปชนิดป้องกันไฟฟ้าสถิต พร้อมขาตั้งระดับสูง สำหรับงานจัดเก็บสายไฟ ที่มีความซับซ้อนและระบบปรับอากาศใต้พื้น

โครงสร้างระบบพื้นยกเหล็ก (Steel Raised Floor) แสดงลักษณะด้านล่างของแผ่นพื้นยกที่วางบนขาตั้ง (Pedestal) และคาน (Stringer) รับน้ำหนักได้สูง

กรณีขาตั้งสูง (High Pedestal)

ระบบพื้นยกสำเร็จรูปชนิดป้องกันไฟฟ้าสถิต พร้อมขาตั้งระดับสูง สำหรับงานจัดเก็บสายไฟ ที่มีความซับซ้อนและระบบปรับอากาศใต้พื้น

NO. Size Thickness Concentrated load
(deflection ≤ 2 mm)		 Ultimate
load		 Uniform
load		 Rolling load Electrical
resistance
(mm) (mm) lb N kg N N/m² N deflection Permanent
deformation		 (Ω)
FS-662 600 x 600 30 662 2950 301 8850 12500 2255 ≤ 2mm ≤ 0.5mm 106 - 1010
35 106 - 1010
FS-800 600 x 600 35 800 3550 363 10650 16500 2950 106 - 1010
FS-1000 600 x 600 35 1000 4450 454 13350 23000 3560 106 - 1010
FS-1250 600 x 600 35 1250 5560 567 16680 33000 4450 106 - 1010
FS-1500 600 x 600 35 1500 6665 680 19995 39324 5560 106 - 1010
FS-2000 600 x 600 35 2000 9000 910 31130 58000 8000 106 - 1010
CICAS or BS standard size panel VOV can provide the size 24" × 24" (610mm×610mm) access floor panel.
Floor covering HPL, PVC or Ceramic tile (Page 18-21)
Raised height Normally from 100mm to 1000mm, above 1000mm, it should be in special solution.
Electrical resistance It will be 104-106 When use the PVC coverings.

2. Steel Anti-Static Perforated Raised Floor
(รุ่นแผ่นเจาะรูระบายอากาศ)
พื้นยกระดับเหล็กแบบเจาะรูระบายอากาศ ชนิดป้องกันไฟฟ้าสถิต

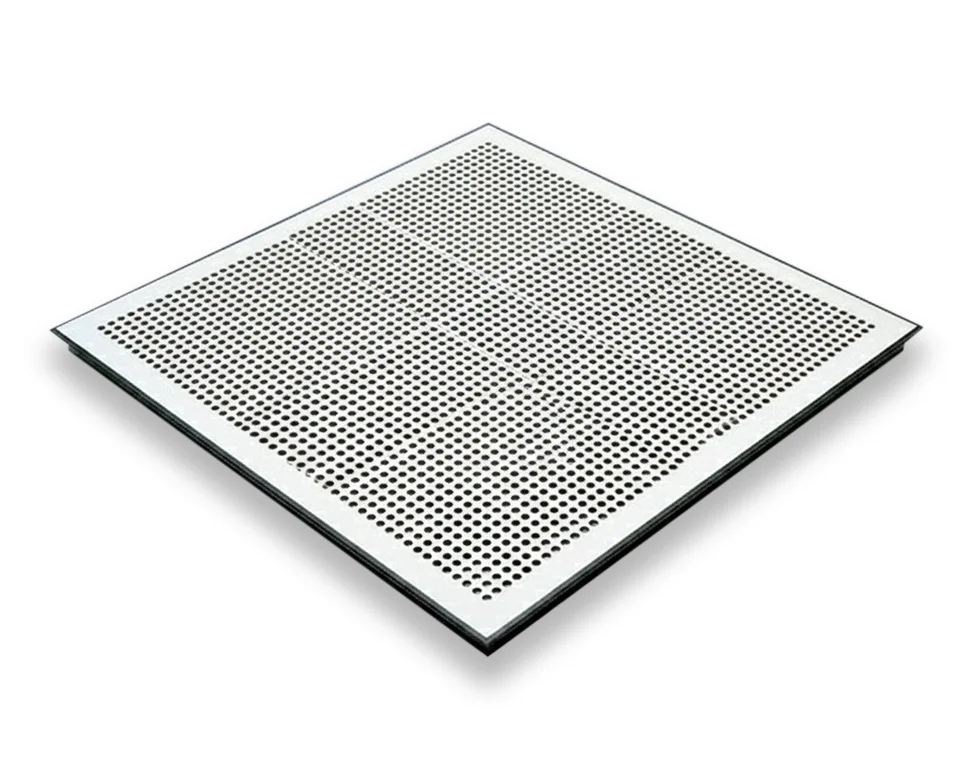

แผ่นพื้นยกเจาะรู (Perforated Raised Floor Panel) ชนิดระบายอากาศ ป้องกันไฟฟ้าสถิต ออกแบบเฉพาะสำหรับห้อง Data Center

นวัตกรรมการจัดการการไหลเวียนอากาศ เพื่อประสิทธิภาพสูงสุดของห้อง Data Center และ Clean Room

ยกระดับมาตรฐานห้องควบคุมและศูนย์ข้อมูลของคุณด้วย Steel Anti-Static Perforated Raised Floor แผ่นพื้นเหล็กระบายอากาศที่ออกแบบมาเพื่อการจัดการความร้อนโดยเฉพาะ

  • ให้อากาศไหลเวียนได้เต็มพิกัด: ด้วยตัวเลือกอัตราพื้นที่ช่องเปิด (Nominal Opening Ratio) ตั้งแต่ 17% จนถึง 50% ทำให้คุณสามารถควบคุมทิศทางและความแรงของลมเย็นจากใต้พื้นได้อย่างแม่นยำ
  • ลดปัญหาความร้อนสะสม: ออกแบบมาเพื่อให้อากาศไหลผ่านได้อย่างราบรื่น (Unrestricted Smooth Airflow) ช่วยลดภาระการทำงานของเครื่องปรับอากาศและป้องกันความเสียหายของอุปกรณ์จากความร้อน
  • ปลอดภัยด้วยคุณสมบัติ Anti-Static: ช่วยถ่ายเทประจุไฟฟ้าสถิต ป้องกันอันตรายต่ออุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน
  • โครงสร้างแข็งแรงทนทาน: ผลิตจากเหล็กกล้าคุณภาพเยี่ยม รองรับน้ำหนักได้สูง และมีอายุการใช้งานยาวนาน
ปรึกษาทีมงาน

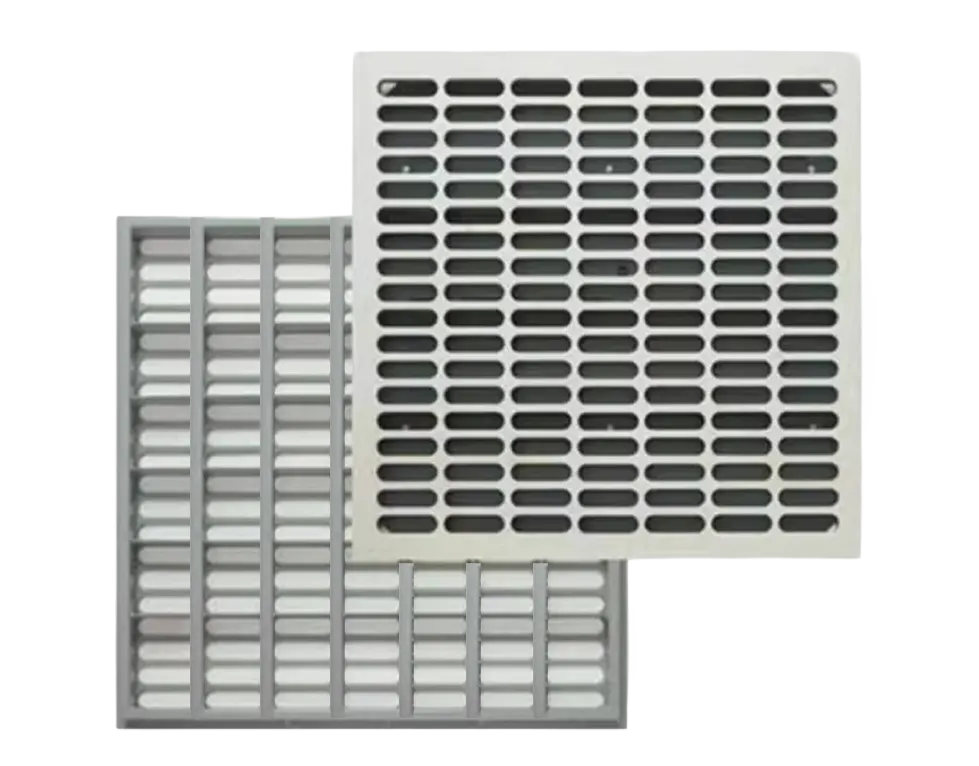

โครงสร้างด้านหน้าและด้านล่างของแผ่นพื้นยกระบายอากาศ (Airflow Panel) แบบเจาะรู เพิ่มประสิทธิภาพการไหลเวียนลมเย็นใต้พื้น
แผ่นพื้นยกเจาะรูระบายอากาศ (Ventilation Panel) พร้อมโครงสร้างเสริมความแข็งแรงด้านล่าง รองรับน้ำหนักตู้ Rack และอุปกรณ์ Server ได้สูง

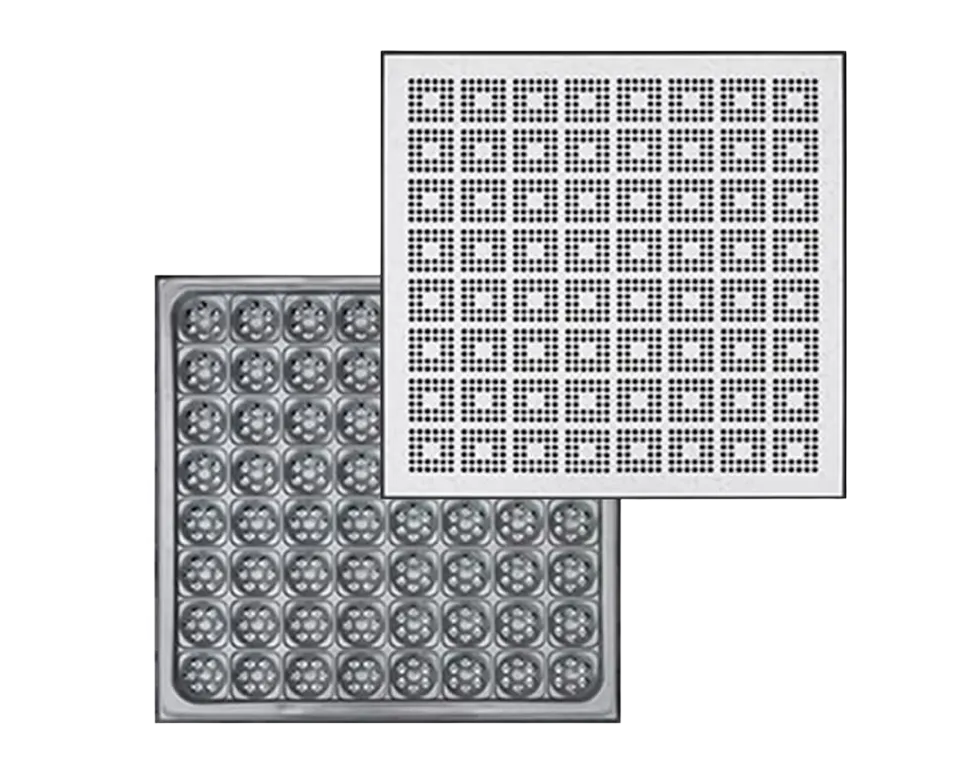

อัตราพื้นที่รูระบายอากาศ 32%, ลักษณะรูตะแกรง (รูเหลี่ยม), เสริมความแข็งแรงใต้แผ่นด้วยคานเหล็กกล่อง

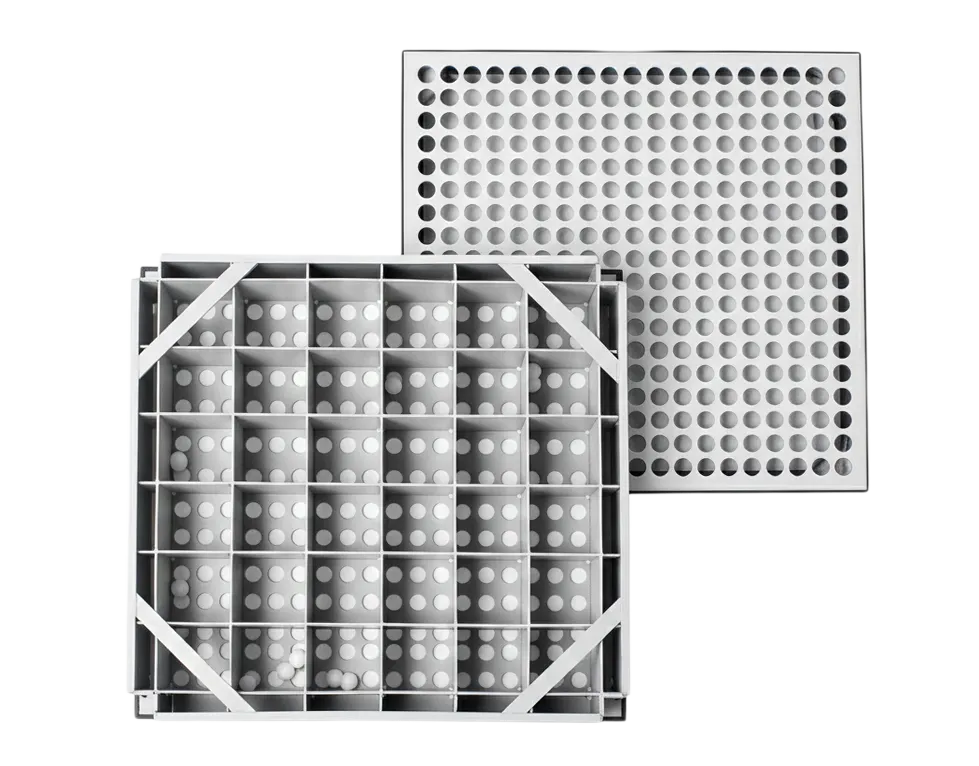

อัตราพื้นที่รูระบายอากาศ 38%, ลักษณะรูกลม, เสริมความแข็งแรงใต้แผ่นด้วยครีบเหล็กแผ่น

4 จุดเด่นของแผ่นพื้นยกเจาะรูระบายอากาศ
(Product Advantages)

1

วัสดุทำจากแผ่นเหล็กกล้า:

มีความแข็งแรงทางกลสูง รองรับน้ำหนักได้มาก และมีคุณสมบัติทนไฟได้ดีเยี่ยม

2

การใช้งานที่ยืดหยุ่น:

สามารถใช้งานสลับสับเปลี่ยนกับแผ่นพื้นชนิดแกนไม้ (Wood Core) หรือแผ่นพื้นแคลเซียมซัลเฟต (Calcium Sulphate) ได้อย่างพอดี

3

ระบบระบายความร้อนประสิทธิภาพสูง

ช่วยบริหารจัดการความร้อนในพื้นที่ที่ต้องการการควบคุมอุณหภูมิอย่างเข้มงวด (Mission Critical)

4

อัตราการระบายอากาศปรับแต่งได้

มีอัตราการระบายอากาศตั้งแต่ 17% ถึง 45% ซึ่งครอบคลุมความต้องการที่หลากหลายของห้องคลีนรูม (Cleanroom)

ปรึกษาทีมงาน

พื้นที่การใช้งาน

พื้นทางเดินยกเหล็กเคลือบสารป้องกันไฟฟ้าสถิตแบบเจาะรู (Steel Anti-static Perforated Access Floor) เป็นทางเลือกที่เหมาะสมที่สุดสำหรับ ศูนย์ข้อมูล (Data Center), ห้องคลีนรูมในโรงงานผลิตไมโครอิเล็กทรอนิกส์ และ ห้องเซิร์ฟเวอร์

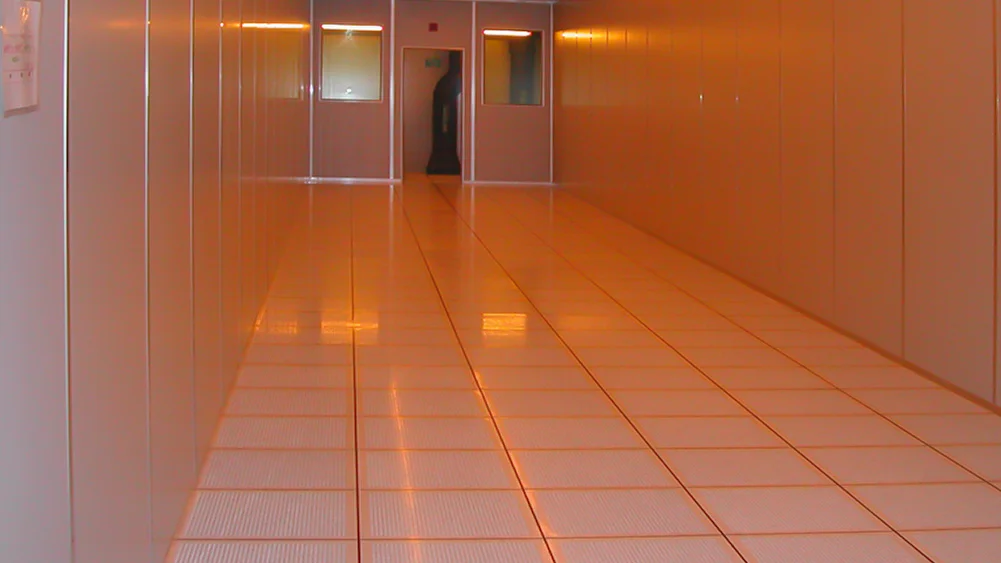

ผลงานติดตั้งพื้นยกสำเร็จรูป (Raised Floor) ห้องคลีนรูม (Cleanroom) จัดวางแผ่นพื้นยกระบายอากาศเพื่อควบคุมอุณหภูมิและป้องกันไฟฟ้าสถิต

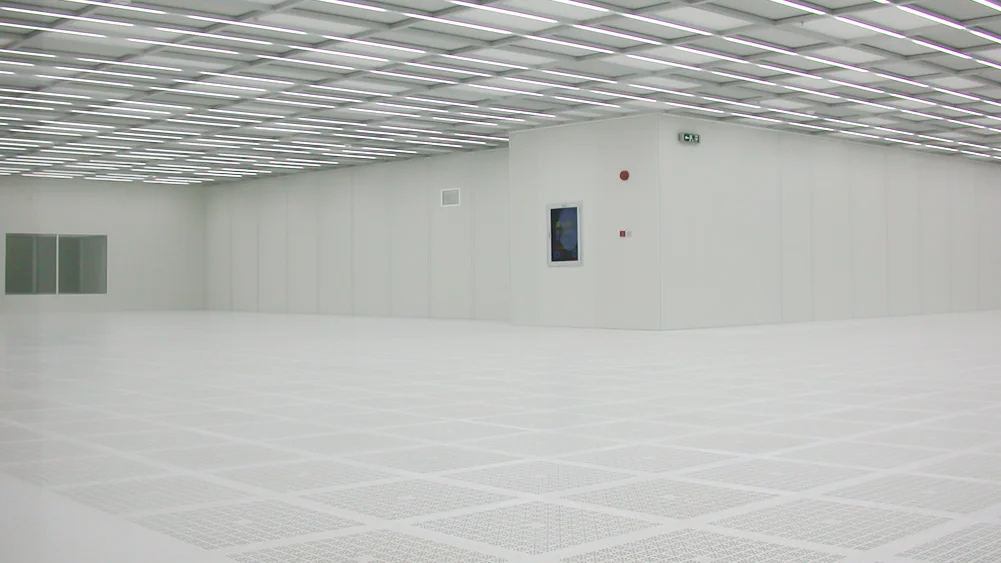

โครงการติดตั้งระบบพื้นยกกันไฟฟ้าสถิตพื้นที่ขนาดใหญ่ แสดงแพทเทิร์นการปูแผ่นพื้นยกเจาะรู (Perforated Panel) สำหรับห้อง Cleanroom อุตสาหกรรม

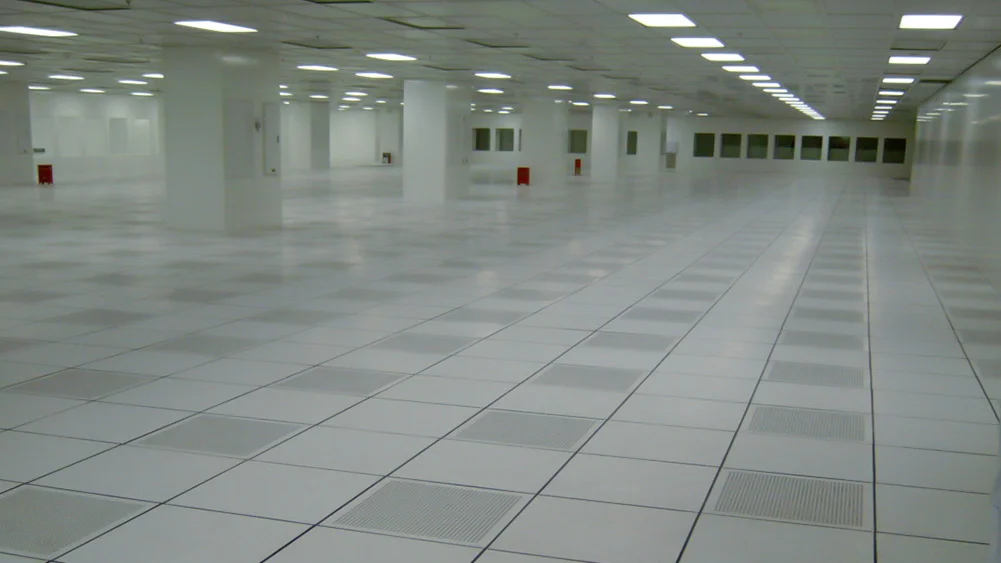

การติดตั้งแผ่นพื้นยกห้อง Data Center และ Server Room จัดวางแผ่นระบายอากาศ (Airflow Panel) แบบเรียงแถวเพื่อสร้างทางเดินลมเย็น (Cold Aisle) ให้ตู้ Rack

3. Ventilation Grill Panel (แผ่นตะแกรงระบายอากาศ)
แผ่นพื้นยกเหล็กชนิดตะแกรงระบายอากาศ

แผ่นพื้นยกที่ผลิตจากเหล็กกล้าคุณภาพสูง ออกแบบเป็นช่องตะแกรง (Grill) เพื่อให้ลมเย็นจากระบบปรับอากาศใต้พื้นไหลเวียนขึ้นมาระบายความร้อนให้กับอุปกรณ์ด้านบนได้สะดวก แข็งแรงทนทาน เหมาะสำหรับติดตั้งในห้อง Data Center หรือห้อง Server ที่ต้องการการควบคุมอุณหภูมิ

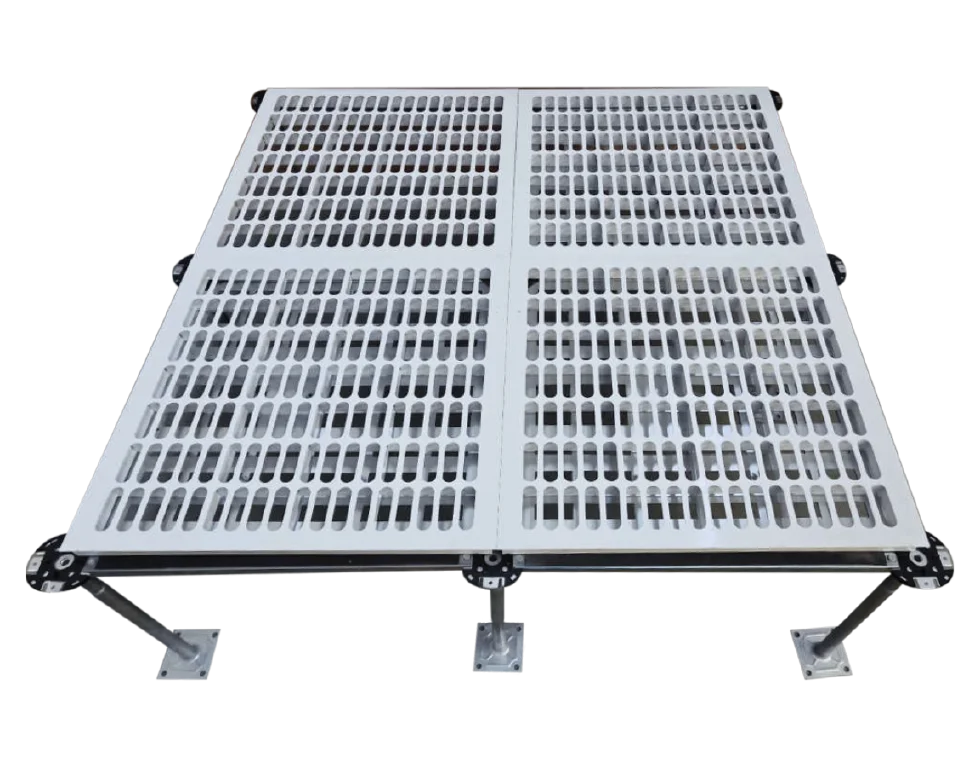

แผ่นพื้นระบายอากาศ (Grille Tile) สำหรับพื้นยกอัตราการระบายลม 46% วัสดุอลูมิเนียมฉีดขึ้นรูป แข็งแรง ทนทาน

Ventilation rate: 46%
Finish: Epoxy coating
Color: White, Grey
Control valve: Galvanized steel valve

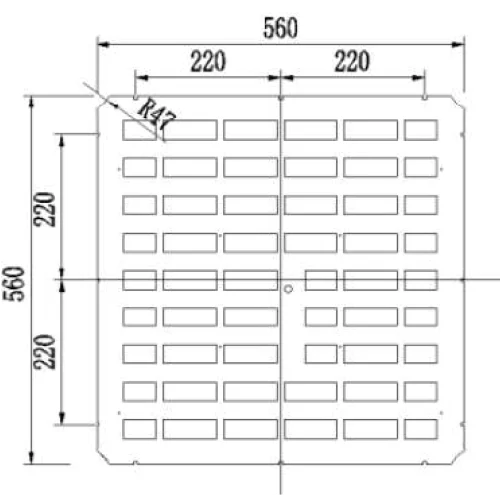

แบบแปลนแผ่นพื้นระบายอากาศขนาด 560x560 มม. แสดงรายละเอียดระยะรูระบายอากาศมาตรฐานงานวิศวกรรม
Base plate of Damper valve

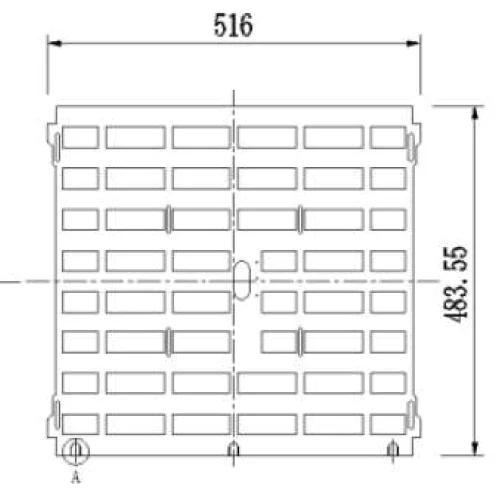

สเปกแผ่นพื้น Perforated Panel แสดงขนาดช่องลมและระยะห่างเชิงเทคนิค สำหรับติดตั้งในห้อง Server และ Clean Room
Adjust plate of Damper valve

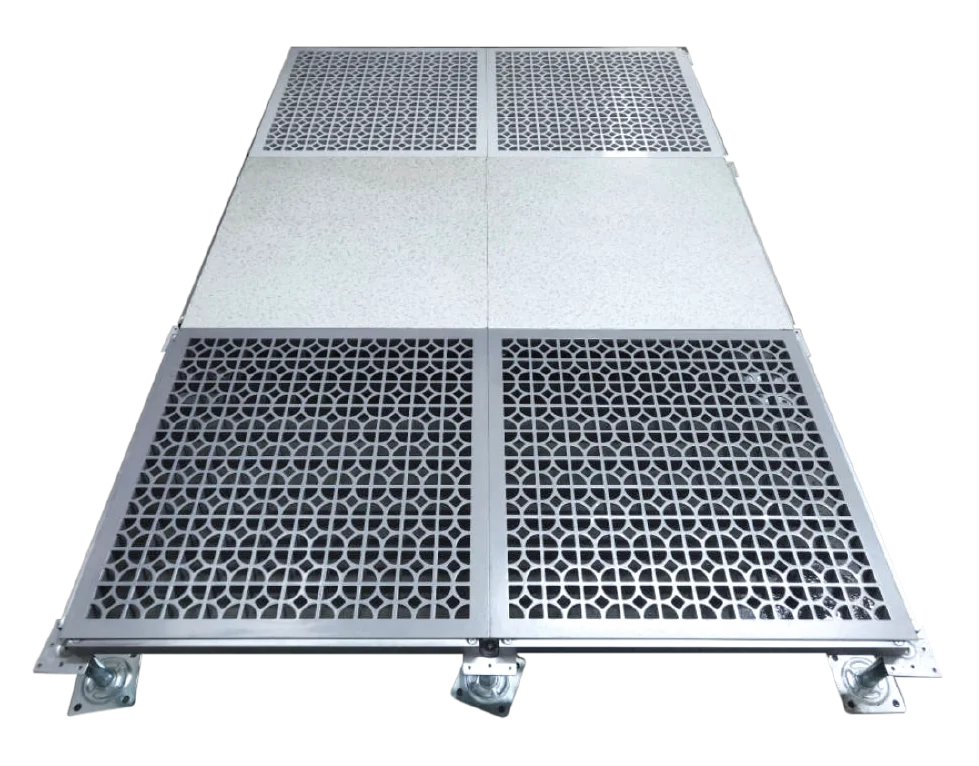

แผ่นพื้นระบายอากาศ (Grille Tile) สำหรับระบบพื้นยกอัตราการระบายลมสูง 55% เหมาะสำหรับห้อง Data Center และ Clean Room

Ventilation rate: 55%
Finish: Epoxy coating
Color: White, Grey
Control valve: Galvanized steel valve

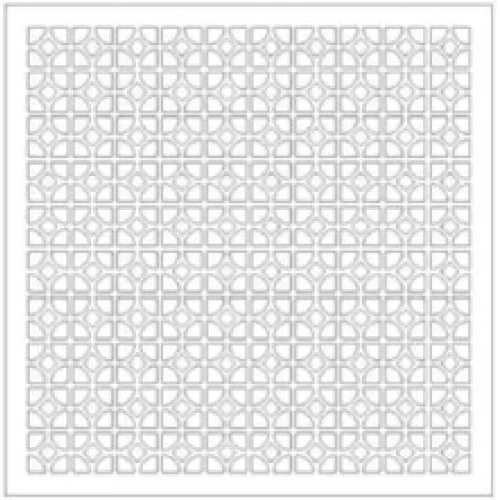

รูปแบบลายฉลุรูระบายอากาศ (Perforated Pattern) ของแผ่นพื้นยกที่มีพื้นที่เปิดโล่ง 55% เพื่อการหมุนเวียนอากาศสูงสุด
Right side

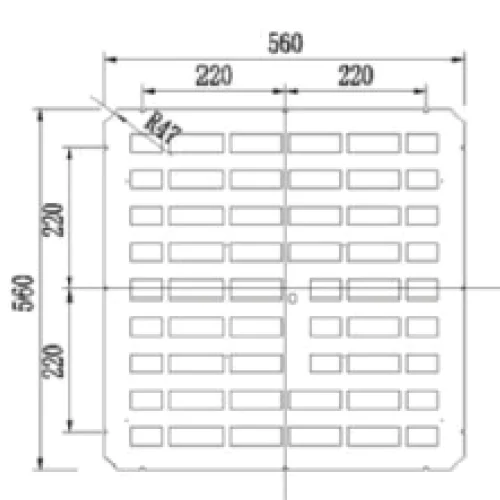

แบบแปลนทางวิศวกรรมแผ่นพื้นระบายอากาศขนาด 560x560 มม. พร้อมรายละเอียดระยะรูเจาะสำหรับติดตั้งในระบบพื้นยก
Base plate of Damper valve

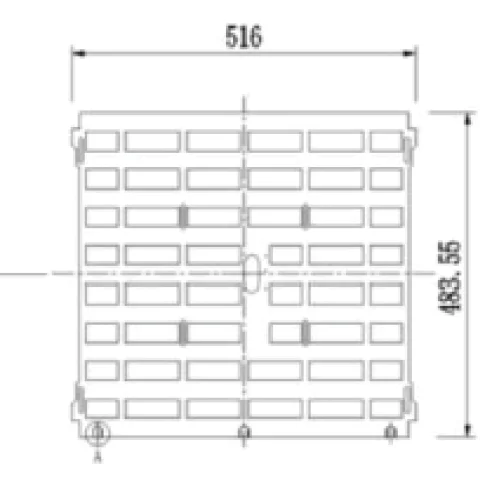

รายละเอียดสเปกและมิติของแผ่นพื้น Perforated Panel อัตราการระบายลม 55% แสดงระยะห่างและขนาดช่องระบายอากาศเชิงเทคนิค
Adjust plate of Damper valve

คำถามที่พบบ่อย

พื้นยกแบบเหล็ก (Steel Raised Floor) และแบบอลูมิเนียม (Aluminum) ต่างกันอย่างไร ควรเลือกแบบไหน?

พื้นยกแบบเหล็กบรรจุซีเมนต์ (Steel Cementitious) จะโดดเด่นเรื่องความรู้สึกที่หนักแน่นเวลาเดิน (Solid feel) ดูดซับเสียงสะท้อนได้ดี และราคาประหยัดกว่า เหมาะสำหรับอาคารสำนักงานและ Data Center ทั่วไป ส่วนพื้นยกอลูมิเนียมจะโดดเด่นเรื่องน้ำหนักเบาและไม่ก่อให้เกิดฝุ่น 100% จึงเหมาะกับห้องคลีนรูม (Cleanroom) ระดับ ISO Class สูงๆ มากกว่า

แผ่นพื้นยกแบบเจาะรู (Perforated) ของ G-Flor มีอัตราการระบายอากาศเท่าไหร่บ้าง?

แผ่นพื้นยกแบบเจาะรูของ G-Flor ออกแบบมาเพื่อรองรับการจัดการความร้อนในห้อง Server และ Data Center โดยเฉพาะ มีอัตราการเปิดของช่องลม (Ventilation Rate) ให้เลือกปรับแต่งได้ตั้งแต่ 17% ไปจนถึง 55% (รุ่น Ventilation Grill) เพื่อให้เหมาะสมกับการไหลเวียนของระบบปรับอากาศ (Airflow) ในแต่ละพื้นที่
